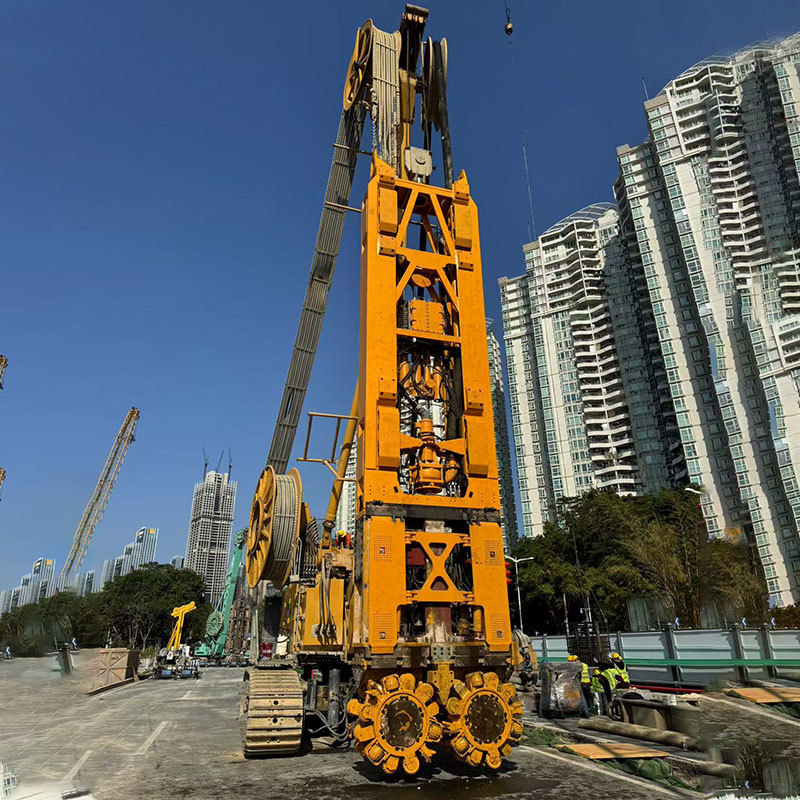

Pareti diaframma, fresa per trincee, frese sferiche, Hydromill

Vantaggi della fresa sferica:

1. Riduce significativamente i costi di costruzione del taglio con idrofresa in strati di roccia dura, accorciando la durata del progetto.

2. Non necessita di fori di pre-taglio, semplificando le attrezzature di costruzione.

3. La ruota idrofresa con denti a fresa consente un funzionamento continuo a lungo termine (fino a 100 ore), riducendo il numero di sollevamenti dell'idrofresa, estendendo efficacemente i tempi di costruzione e semplificando i requisiti di manodopera.

4. Funzionamento stabile del modulo idrofresa con impatto minimo sulla scatola ingranaggi, riducendo i tempi e i costi di manutenzione.

5. Basso disturbo del terreno, rendendolo adatto alla costruzione vicino agli edifici.

6. Migliora la capacità di deflessione del taglio con idrofresa in strati di roccia dura.

7. L'accuratezza verticale della trincea può essere controllata entro 1‰.

8. Risparmia oltre il 20% di carburante (attualmente una media di 73 l/h con un motore CAT C18), rendendolo più efficiente dal punto di vista energetico e rispettoso dell'ambiente.

Ruote di taglio--Scatola ingranaggi e ruote di taglio

Affinché la fresa sferica sia efficace, deve esercitare una forza verso il basso sufficiente. Una singola fresa richiede almeno 5 tonnellate di forza verso il basso. Prendendo come esempio la ruota con spessore di 1200 mm, un set di ruote ha un totale di 54 frese. , in media 1/3, ovvero 18 frese, sono coinvolte nella rottura della roccia e la pressione totale richiesta è di almeno 90 tonnellate. Un singolo riduttore deve sopportare 45 tonnellate di pressione, il che richiede che il riduttore abbia una capacità di carico radiale sufficiente. Inoltre, la fresa è un rompiroccia a rotolamento, che non richiede molta coppia. Per motivi di sicurezza, la coppia del riduttore è progettata per essere di 150 kNm; L'estremità di uscita adotta una struttura esagonale conica, che consente una rapida installazione e rimozione della ruota di taglio.

Esistono due tipi principali di utensili da taglio fissi sulla fresa sferica, uno è l'idrofresa laterale e l'altro è l'idrofresa di taglio principale. Sono progettate tre idrofresatrici laterali e due idrofresatrici di taglio principali su ogni linea di traiettoria. C'è anche un dente a paletta, che è progettato sotto forma di una struttura a rullo. La struttura è semplice e pratica e ha una migliore resistenza alla forza rispetto alla macchina tradizionale. La struttura della macchina tradizionale il dente a paletta è pesante e la forza è scarsa, il che farà sì che il blocco di usura e l'anello di guida si usurino rapidamente.

Parametri del modulo con SC-135

Parametri del modulo con XCMG 120
