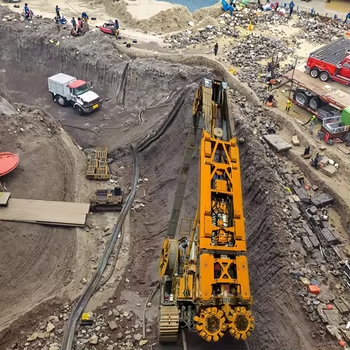

Macchina di taglio di trincea sotterranea

Macchina di taglio di trincea sotterranea
Proprietà di base
Luogo di origine: Cina
Marchio: APIE
Numero di modello: Serie dello Sc
Trading Properties
Minimum Order Quantity: 1 unità
Price: US$ 400000-550000 Unit
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 10 unità al mese
Etichette:

Fabbricazione idromilino a sfera

Macchina di taglio per motore idromolino

Macchine di taglio per impianti di costruzione
Riepilogo Prodotto
Vantaggi delle frese sferiche nel taglio con idrofrese Efficienza dei costi: L'utilizzo di frese sferiche riduce significativamente i costi associati al taglio con idrofrese in roccia dura, consentendo il completamento più rapido del progetto. Operazioni semplificate: Non c'è bisogno di fori di ...
Attributi personalizzati del prodotto
Evidenziare

Macchina per tagliare le trincee sotterranee

,

Macchine per la fresatura a fusoliera a parete di diaframma

,

Macchine per tagliare le trincee di fresatura

Nome prodotto:
Tagliatore di trincee
Potenza installata:
571 kW
Torsione dei tagliatori:
100 kNm
Profondità massima:
55 m.
Peso massimo di trasporto:
29.6 m
Altezza del mainframe:
219/258/260/288/300mm 8'10'12'
Modello di portacoltello:
SH30/40
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate



Macchina di taglio di trincea sotterranea 0



Vantaggi delle frese sferiche nel taglio con idrofrese

  1. Efficienza dei costi: L'utilizzo di frese sferiche riduce significativamente i costi associati al taglio con idrofrese in roccia dura, consentendo il completamento più rapido del progetto.

  2. Operazioni semplificate: Non c'è bisogno di fori di pretaglio, il che semplifica i macchinari e i processi di costruzione richiesti.

  3. Tempo di funzionamento prolungato: La ruota dell'idrofresa con denti a fresa consente un funzionamento ininterrotto fino a 100 ore, riducendo al minimo la frequenza dei sollevamenti dell'idrofresa ed estendendo i tempi complessivi del progetto, riducendo al contempo i requisiti di manodopera.

  4. Minori requisiti di manutenzione: Il modulo idrofresa funziona in modo efficiente con un minore sforzo sul cambio, con conseguente riduzione dei tempi e delle spese di manutenzione.

  5. Minimo disturbo ambientale: Questa tecnologia produce un disturbo minimo del terreno, rendendola adatta a progetti vicino a strutture esistenti.

  6. Deflessione di taglio migliorata: Il design migliora le capacità di deflessione durante il taglio con idrofresa in formazioni rocciose difficili.

  7. Alta precisione: Le trincee possono essere mantenute con una precisione di allineamento verticale fino a 1‰, garantendo una qualità superiore dei risultati.

  8. Risparmio di carburante: Il sistema offre oltre il 20% di risparmio di carburante, con una media di 73 l/h con un motore CAT C18, promuovendo l'efficienza energetica e la sostenibilità ambientale.

Macchina di taglio di trincea sotterranea 1



Panoramica delle ruote di taglio: cambio e fresa sferica

Per ottenere prestazioni ottimali, una fresa sferica deve produrre una forza verso il basso sufficiente, con ogni fresa che richiede almeno 5 tonnellate. In una ruota di 1200 mm di spessore, ci sono un totale di 54 frese. Tipicamente, circa un terzo, o circa 18 frese, partecipano attivamente alla rottura della roccia, con conseguente pressione totale richiesta di non meno di 90 tonnellate. Di conseguenza, ogni cambio deve essere in grado di supportare 45 tonnellate di pressione, sottolineando l'importanza di forti capacità di sopportazione del carico radiale.

La fresa agisce come un frantumatore di roccia rotante, il che significa che funziona senza la necessità di un'elevata coppia. Per sicurezza, il cambio è valutato per una coppia di 150 kNm. La sua estremità di uscita presenta un design esagonale conico, che consente un'installazione e una rimozione rapide e facili della ruota di taglio.

La fresa sferica impiega due tipi principali di utensili da taglio fissi: idrofrese laterali e idrofrese di taglio principali. Ogni linea di traiettoria è composta da tre idrofrese laterali e due idrofrese di taglio principali. Il design include anche un dente a flap in una struttura a rulli, che è sia semplice che efficace. Questa configurazione innovativa offre una maggiore resistenza alla forza rispetto alle macchine tradizionali, dove la struttura del dente a flap più pesante spesso provoca una rapida usura dei blocchi di usura e degli anelli di guida.



Macchina di taglio di trincea sotterranea 2





Parametro del modulo con SC-135



Macchina di taglio di trincea sotterranea 3

Parametro Specifica
Peso totale del modulo idrofresa 47–60 tonnellate
Spessore della parete 1000–2000 mm
Coppia massima del cambio 180 kNm
Velocità di uscita del cambio 0–20 giri/min
Forza di pressione massima 60 tonnellate
Pressione massima sul terreno 120 tonnellate



Parametri del modulo con XCMG 120



Macchina di taglio di trincea sotterranea 4



Parametro Specifica
Peso totale del modulo idrofresa 47–60 tonnellate
Spessore della parete 1000–2000 mm
Coppia massima del cambio 180 kNm
Velocità di uscita del cambio 0–20 giri/min
Forza di pressione massima 60 tonnellate
Pressione massima sul terreno 120 tonnellate
